BIM-Bestand · Scan-to-BIM
Scan-to-BIM.Vom Bestand zum Modell.

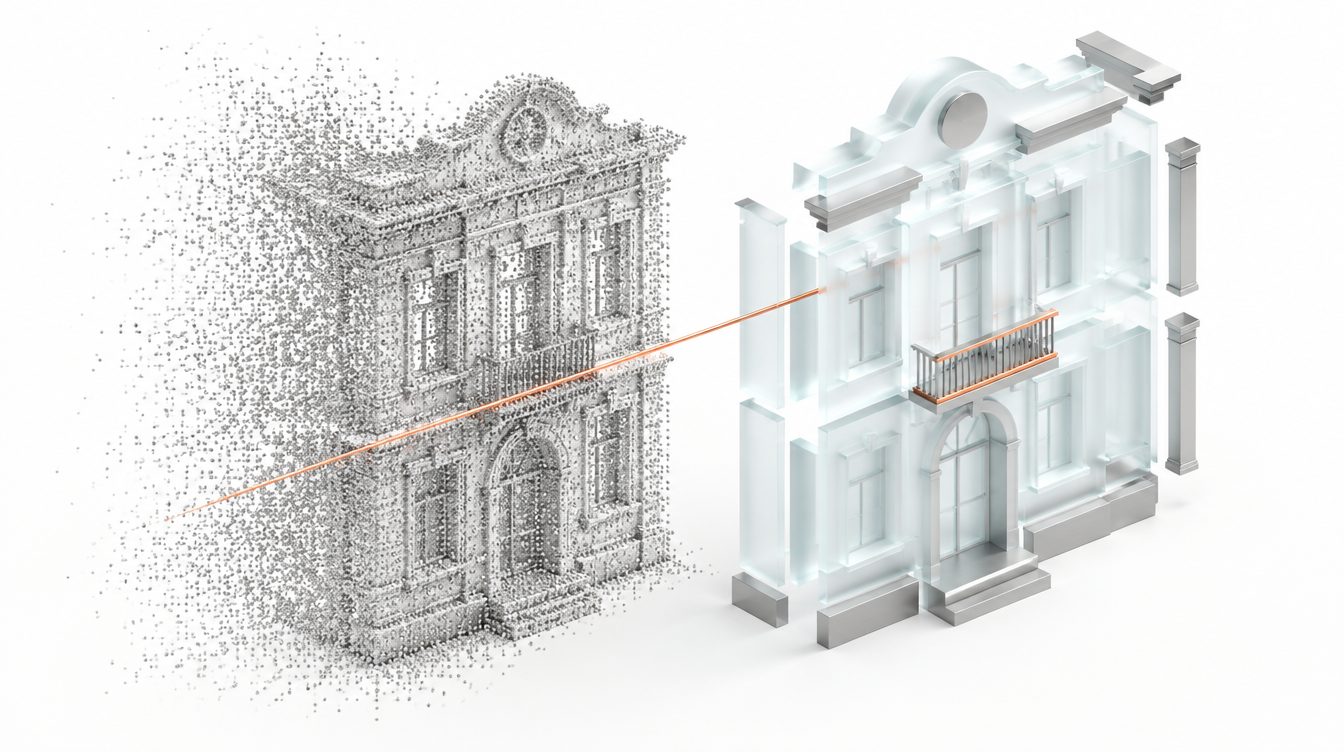

Scan-to-BIM bezeichnet den Weg vom aufgemessenen Bestand zum digitalen Bauwerksmodell: Sie erfassen das Gebäude per Laserscanning als Punktwolke und modellieren daraus ein IFC-fähiges Bestandsmodell. Wie genau und wie detailliert dieses Modell wird, legen Sie vorab über die Informationsbedarfstiefe (LOIN) fest, nicht das Scangerät. Für Planungsbüros ist die zentrale Frage nicht die Technik, sondern der vereinbarte Zweck: Wofür wird das Modell später gebraucht.
Kurz beantwortet · Stand September 2026
01 Grundlagen
Von der Punktwolke zum Bestandsmodell.
Bei Umbau, Sanierung und Erweiterung fehlt oft ein verlässliches digitales Modell des Bestands. Scan-to-BIM schließt diese Lücke. Sie erfassen das Gebäude mit einem terrestrischen Laserscanner oder per Photogrammetrie und erhalten eine Punktwolke aus Millionen Messpunkten. Aus dieser Punktwolke modellieren Sie anschließend die Bauteile als Wände, Decken, Stützen und Öffnungen.
Wichtig ist die Trennung von zwei Dingen. Die Punktwolke ist eine reine Messaufnahme, noch kein Modell. Das eigentliche Bauwerksmodell entsteht durch Modellierung, und dieser Schritt ist bislang überwiegend Handarbeit. Automatische Erkennung von Bauteilen funktioniert für einfache Geometrien, stößt bei Altbau, Verformungen und verdeckten Bereichen aber an Grenzen.
Ebenso trennen Sie Genauigkeit und Detaillierung. Die Genauigkeit beschreibt, wie exakt die Aufnahme die Realität abbildet. Die Detaillierung beschreibt, wie viele Bauteile und Merkmale das Modell enthält. Beides legen Sie vorab fest, sonst modellieren Sie entweder zu grob oder zu teuer.
KI-Audit · 10 Minuten · kostenfrei
Wie viel Ihres 2D-Bestands würde Ihr Büro in einem BIM-Projekt heute wiederfinden?
Das Audit fragt, wie Ihr Büro heute arbeitet, und zeigt, wo Sie am besten anfangen. Dazu bekommen Sie eine Einschätzung, was sich verlagern lässt.
02 Ablauf
Scan-to-BIM in sechs Schritten.
Zweck und LOIN festlegen
Klären Sie zuerst, wofür das Modell dient: Entwurf, Genehmigung, Ausschreibung oder Betrieb. Daraus leiten Sie die Informationsbedarfstiefe je Bauteil ab und halten sie in den Auftraggeber-Informationsanforderungen fest.
Aufnahme planen
Legen Sie Scan-Standpunkte, Auflösung und Zielmarken fest. Berücksichtigen Sie Zugänglichkeit, verdeckte Bereiche und Schächte. Eine gute Planung spart später Nacharbeit und zweite Anfahrten.
Scannen und registrieren
Die einzelnen Scans werden zu einer zusammenhängenden Punktwolke verbunden, das nennt man Registrierung. Prüfen Sie die Registriergenauigkeit, bevor Sie weiterarbeiten.
Punktwolke aufbereiten
Bereinigen Sie Störpunkte, richten Sie die Punktwolke im Projektkoordinatensystem aus und schneiden Sie sie in Geschosse oder Bereiche.
Modellieren
Modellieren Sie die Bauteile entlang der Punktwolke gemäß der vereinbarten Informationsbedarfstiefe. Verformungsgerecht heißt: Sie bilden auch Schiefstände und Setzungen ab, wenn der Zweck das verlangt.
Gegen die Punktwolke prüfen
Vergleichen Sie das fertige Modell mit der Punktwolke und dokumentieren Sie Abweichungen. Diese Prüfung ist Ihr Nachweis für die zugesagte Qualität.
03 Stolperfallen
Worauf Büros achten sollten.
- Kein Modell ohne Zweck. Wer ohne definierten Verwendungszweck scannt, modelliert zu viel oder zu wenig. Legen Sie den Zweck vor der ersten Anfahrt fest.
- Punktwolke ist nicht gleich Modell. Kalkulieren Sie den Modellieraufwand getrennt vom Scanaufwand. Der Großteil der Kosten steckt in der Modellierung, nicht im Scan.
- Genauigkeit vertraglich fassen. Vereinbaren Sie eine nachvollziehbare Toleranz und ein Prüfverfahren, sonst gibt es Streit über die zugesagte Qualität.
- Verdeckte Bauteile bleiben unsicher. Was der Scanner nicht sieht, etwa Konstruktion in Wänden oder Leitungen, gehört als Annahme gekennzeichnet, nicht als gesicherte Information.
- Datenmengen einplanen. Punktwolken sind groß. Klären Sie Ablage, Austausch und Rechnerleistung früh, am besten über Ihre gemeinsame Datenumgebung.
04 Fragen
Häufige Fragen kurz beantwortet.
Ersetzt Scan-to-BIM das klassische Aufmaß?
Nein. Scan-to-BIM ist eine Form des Aufmaßes, die eine dichte Punktwolke liefert. Die fachliche Bewertung und die Modellierung bleiben Ihre Aufgabe. Für verdeckte Konstruktionen brauchen Sie weiterhin Bauteilöffnungen, Bestandsunterlagen oder klar gekennzeichnete Annahmen.
Welche Genauigkeit liefert Laserscanning?
Moderne terrestrische Scanner erreichen im Nahbereich sehr hohe Punktgenauigkeiten. Entscheidend für Ihr Projekt ist aber nicht die Gerätegenauigkeit allein, sondern die vereinbarte Modelltoleranz und die Registriergenauigkeit über das ganze Gebäude. Legen Sie beides projektbezogen fest.
Wer trägt die Kosten für ein Bestandsmodell?
Ein Bestandsmodell ist eine gesondert zu vereinbarende Leistung, keine automatische Grundleistung. Halten Sie Umfang, Zweck und Informationsbedarfstiefe schriftlich fest und rechnen Sie Scan und Modellierung getrennt.
Quelle: Masterplan BIM für Bundesbauten (BMI/BMVg, 2021); Masterplan BIM Bundesfernstraßen (2021); DIN EN ISO 19650-1/-2; DIN EN 17412-1; DIN SPEC 91391; VDI 2552; BIM Deutschland. Stand September 2026. Stand September 2026. Keine Rechtsberatung, maßgeblich ist der jeweilige Gesetzes- oder Normtext.
